A.1.3.1 Stap: 'Opbouw en schillen''
De in de Pro interface getoonde extra stap: ‘Opbouw en schillen’ geeft toegang tot de eigenschappen van modelonderdelen en de mogelijkheid tot het verwijderen van constructiesamenstellingen (zoals uitbouw en dakkapel). Selectie van objecten geeft ook de mogelijkheid tot vervangen van het object door een ander bouwdeel via favorieten.
De stap: 'Opbouw en schillen' geeft met 2 tabbladen in het rechterpaneel en verschillende instellingen (bovenaan middenpaneel) toegang tot de volgende Pro mogelijkheden voor model aanpassingen:
Verwijderen van constructiesamenstellingen (dakkapel of uitbouw)
Uitlijnen of offsetten
Eigenschappen aanpassen
Vervangen van objecten
De verschillende weergaven van de interface zijn hieronder getoond:

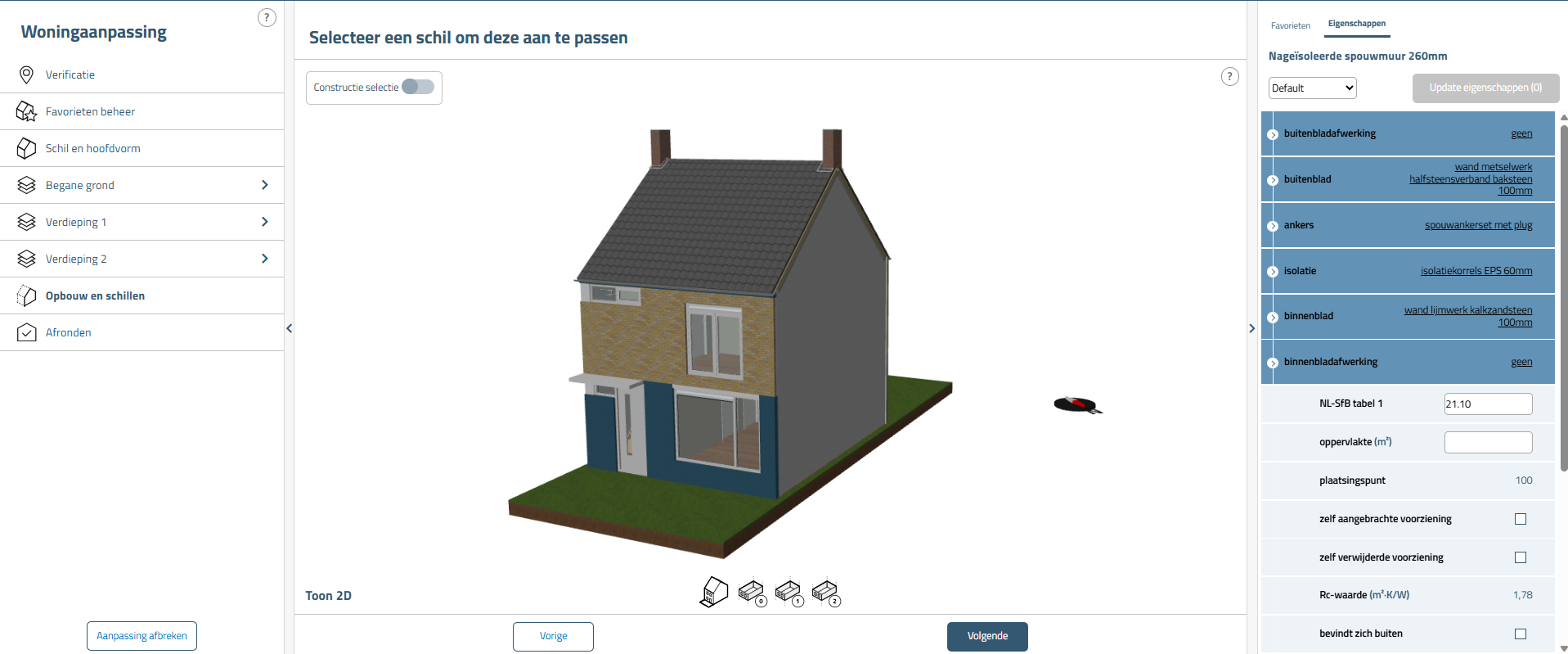

1a. Tabblad: Eigenschappen - rechterpaneel (constructie selectie uit):
Kies stap: ‘Opbouw en schillen’ in het linker paneel
Selecteer een object in het 3D model
Open tabblad 'Eigenschappen' in het rechter paneel
Klik de boomstructuur open tot de gewenste eigenschap en verander deze
Klik ‘update eigenschappen’, bovenaan rechterpaneel.
Meer informatie over eigenschappen aanpassen, lees hier.

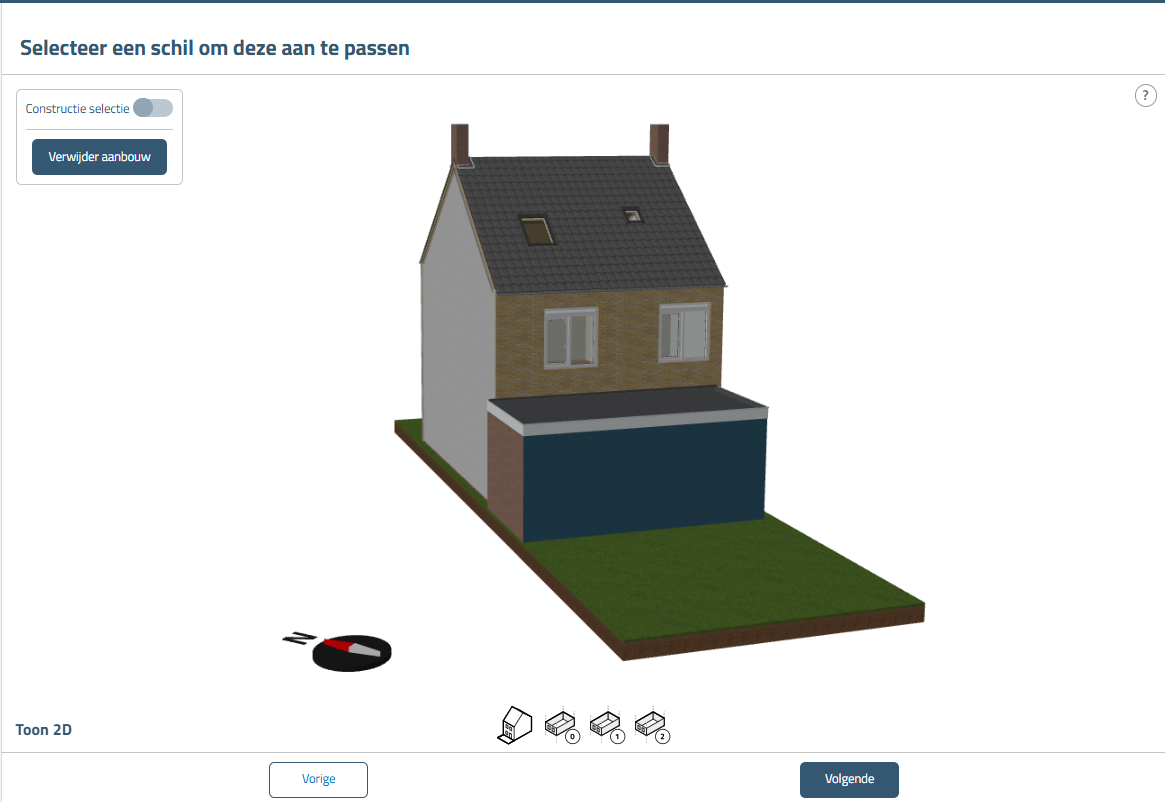

1b. Eigenschappen van een constructiesamenstelling

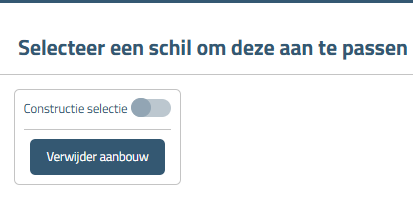

NB: Wanneer het geselecteerd object een onderdeel is van een constructiesamenstelling (uitbouw, dakkapel, etc), dan wordt er bovenaan het middenpaneel een verwijderen knop voor dat bouwdeel getoond, waarmee de gehele constructiesamenstelling is te verwijderen, meer informatie over constructsamenstelling verwijderen lees hier.
Selecteer een object in het 3D model
Klik op verwijderen uitbouw (in dit voorbeeld).
Het gehele bouwdeel wordt verwijderd uit het model.

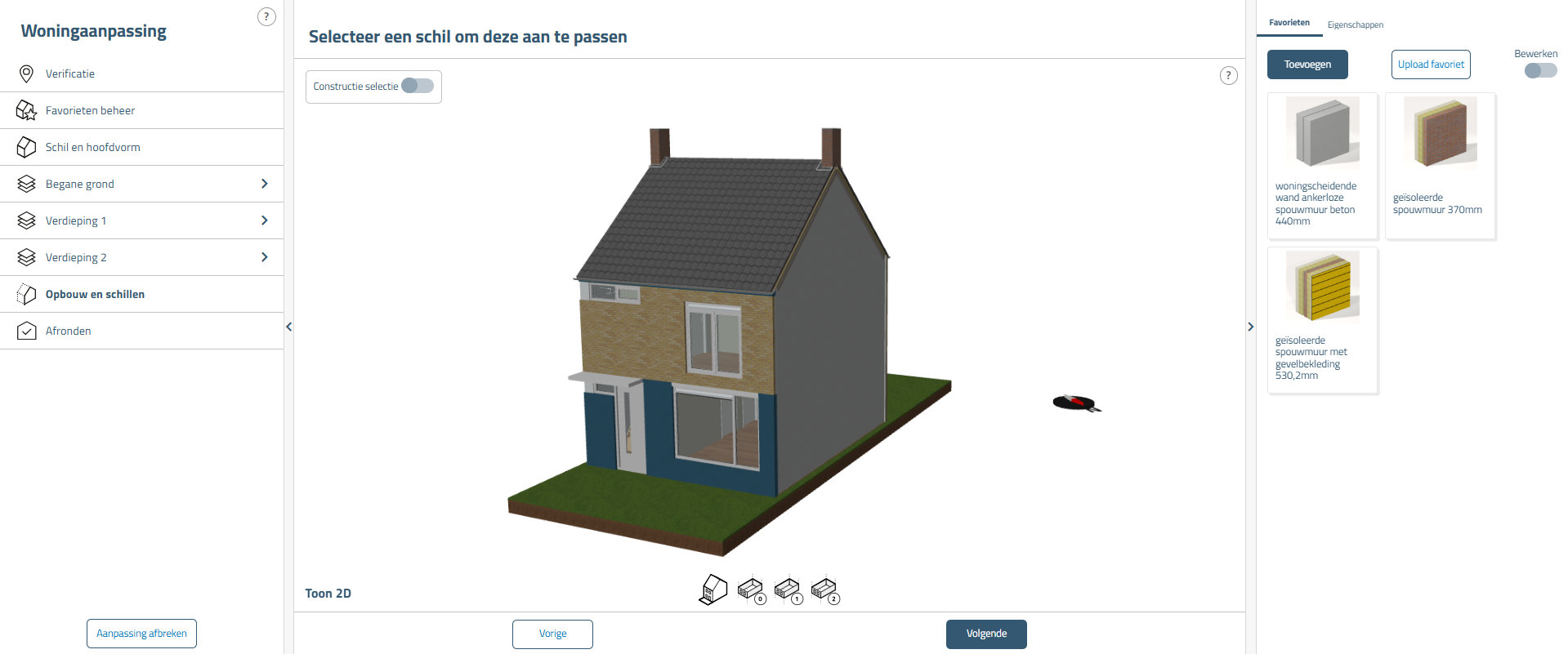

2. Tabblad Favorieten - rechterpaneel
Kies stap: ‘Opbouw en schillen’ in het linker paneel
Selecteer een object in het 3D model
Open tabblad Favorieten in het rechter paneel
Klik een keuze bij de favoriet en deze zal direct worden doorgevoerd in het model
Meer informatie over favorieten gebruik, lees hier.

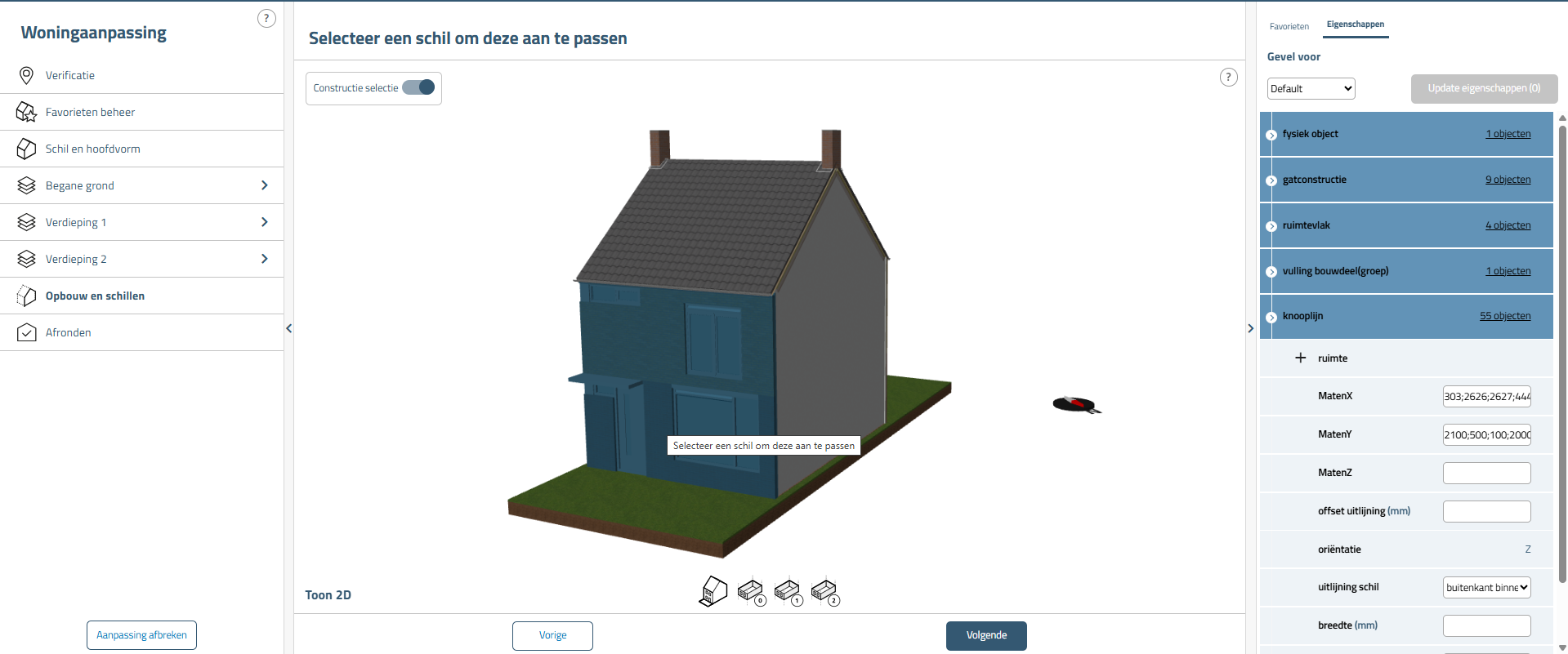

3. Tabblad Eigenschappen (constructie) rechter paneel (constructie selectie aan):
Kies stap: ‘Opbouw en schillen’ in het linker paneel
Selecteer een object in het 3D model

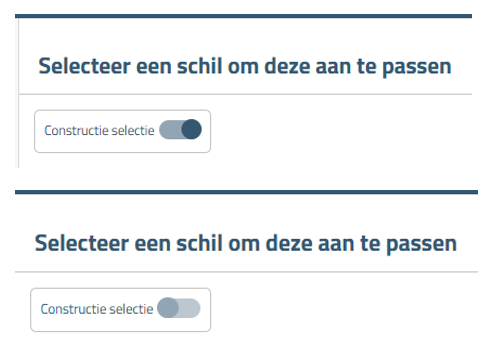

Zet eigenschap constructie selectie actief, bovenaan middenpaneel
Open tabblad Eigenschappen in het rechter paneel
Deze toont nu constructiegegevens over de plaatsing i.p.v. eigenschappen van de opbouw
Klik de boomstructuur open tot de gewenste eigenschap en verander deze (bijvoorbeeld uitlijning spouwmuur of WSW)
Klik ‘update eigenschappen’ (bovenaan rechterpaneel)
Meer informatie over construct(vlak) lees hier.
